Руководство пользователя

Шаблоны графиков

Шаблоны графиков содержат настройки, отвечающие за внешний вид графиков и состав устанавливаемых на них технических индикаторов.

Шаблоны графиков применяются:

• При изменении настроек отображения ранее открытого окна графика торгового инструмента (см. подраздел данного раздела «Изменение настроек отображения ранее открытого окна графика»).
• При задании настроек отображения открываемых окон графиков торговых инструментов (см. подраздел данного раздела «Задание настроек отображения открываемых окон графиков»).
• При задании настроек отображения графика торгового инструмента, открываемого через окно «Новый график» [“New chart”] (см. подраздел «Открытие графика» через окно «Новый график» раздела «График инструмента»).

Изменение настроек отображения ранее открытого окна графика

При использовании шаблона для изменения настроек отображения ранее открытого окна графика:

• У окна графика полностью заменяются те свойства и элементы, которые входят в состав шаблона.
• У окна графика удаляются все графические объекты.
• Для всех панелей (основного графика и индикаторов) включается авто-масштаб по цене.
• Остальные свойства окна графика остаются без изменения.

Для изменения настроек отображения ранее открытого окна графика торгового инструмента выполните одно из следующих действий:

• Выберите требуемый пункт «Шаблоны –> <Имя_шаблона>» [“Templates –> ”] из контекстного меню, вызываемого кликом правой кнопки мыши в окне графика торгового инструмента.
• Выберите требуемый пункт «График –> Шаблоны –> <Имя_шаблона>» [“Chart –> Templates –> ”] в главном меню торгового терминала.

Если на графике, к которому применяется шаблон, установлены технические индикаторы и/или графические объекты, то откроется модальное окно с предупреждением о том, что в результате выполнения операции они будут удалены. Нажмите «ОК» [“OK”] для подтверждения применения шаблона к выбранному графику, или «Отмена» [“Cancel”] в обратном случае.

Отображение указанного модального окна в будущем можно отключить, установив в нем метку «Не показывать это подтверждение в следующий раз» [“Don’t show this confirmation message next time”].

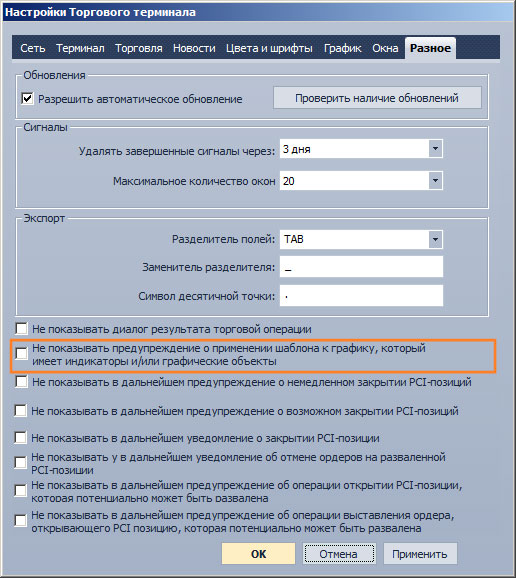

Настройка отображения модального окна с предупреждением об удалении технических индикаторов и графических объектов в результате применения шаблона также может быть осуществлена с помощью окна «Настройки Торгового терминала» [“Terminal settings”]. Для этого в указанном окне:

1. Перейдите во вкладку «Разное» [“Miscellaneous”].
2. Настройте отображение модального окна, установив/сняв метку «Не показывать предупреждение о применении шаблона к графику, который имеет индикаторы и/или графические объекты» [“Don’t show warning when template is applied to a chart with indicators and/or graphical objects”].



3. Подтвердите проделанное изменение, нажав кнопку «ОК» [“OK”] или «Применить» [“Apply”].

Задание настроек отображения открываемых окон графиков

При использовании шаблона для задания настроек отображения открываемых окон графиков:

• Окно графика приобретает все свойства и элементы, которые содержатся в шаблоне.
• Для всех панелей (основного графика и индикаторов) включается авто-масштаб по цене.
• По горизонтали график выставляется в крайнее правое положение.

Задание настроек отображения открываемых окон графиков торговых инструментов осуществляется с помощью окна «Настройки Торгового терминала» [“Terminal settings”]. Для этого в указанном окне:

1. Перейдите во вкладку «График» [“Chart”].
2. Выберите требуемый шаблон из выпадающего списка «Шаблон для нового графика» [“Template for a new chart”].



3. Подтвердите проделанное изменение, нажав кнопку «ОК» [“OK”] или «Применить» [“Apply”].
