Режим синхронного просмотра графиков предназначен для согласованного просмотра графической истории в нескольких окнах, обеспечивая ее синхронную прокрутку. Также можно включить синхронизацию по следующим дополнительным параметрам:

• Таймфрейм.
• Тип.
• Отступ.
• Режим автомасштаба по цене.
• Горизонтальное масштабирование.

Если график является первым, для которого включается режим синхронного просмотра, то время, соответствующее его центру, выбирается в качестве времени синхронизации. На графике отображается маркер синхронизации и линия визирования, соответствующие времени синхронизации.

Если график не является первым, для которого включается режим синхронного просмотра, то все его синхронизируемые параметры приводятся в соответствие с аналогичными параметрами первого графика. График сдвигается так, чтобы время по его центру совпадало со временем синхронизации. На графике отображается маркер синхронизации и линия визирования, соответствующие времени синхронизации.

В последующем, прокрутка содержимого в любом из окон или изменение в нем значений синхронизируемых параметров приводит к прокрутке содержимого и соответствующему изменению параметров во всех остальных окнах в режиме синхронного просмотра.

Включение/выключение режима синхронного просмотра

Для включения/выключения режима синхронного просмотра выполните одно из следующих действий:

• Выберите пункт «Синхронный режим» [“Sync mode”] из контекстного меню, вызываемого кликом правой кнопки мыши в окне графика торгового инструмента.
• Выберите пункт «График –> Синхронный режим» [“Chart – > Sync mode”] в главном меню торгового терминала.

Для выключения режима синхронного просмотра для всех графиков, находящихся в этом режиме, выполните одно из следующих действий:

• Выберите пункт «Выключить синхронный режим» [“Finish sync session”] из контекстного меню, вызываемого кликом правой кнопки мыши в окне графика любого торгового инструмента, находящегося в режиме синхронного просмотра.
• Выберите пункт «График –> Выключить синхронный режим» [“Chart –> Finish sync session ”] в главном меню торгового терминала.

Работа в режиме синхронного просмотра

Изменение времени синхронизации осуществляется путем перетаскивания маркера синхронизации или линии визирования с помощью мыши в любом из окон. Изменение времени синхронизации также может быть осуществлено путем перетаскивания самого графика относительно маркера синхронизации или линии визирования.

Выполнение операций, связанных с режимом синхронного просмотра, осуществляется через контекстное меню, вызываемое кликом правой кнопки мыши на маркере синхронизации или линии визирования.

В контекстном меню доступны следующие команды:

• «Центр» [“Center”]:
  —    «локально» [“local”] – центрирование текущего графика так, чтобы линия визирования на нем располагалась по центру окна графика.
  —   «глобально» [“global"] – центрирование всех графиков в режиме синхронного просмотра так, чтобы линия визирования на них располагалась по центру окон графиков.
• «Прокручивать колесом мыши» [“Slide with a wheel”] – включение/отключение перемещения линии визирования с помощью прокрутки колеса мыши.
• «Линия визирования» [“Aiming line”] – включение/отключение отображения линии визирования.
• «Дата/время синхронизации…» [“Date/Time for sync…”] – вызов окна «Указать дату/время для синхронизации» [“Specify Date/Time to sync”], с помощью которого можно осуществить ручную настройку времени, к которому привязана линия визирования.

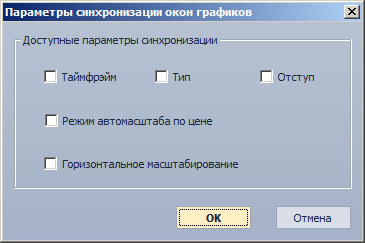

• «Параметры синхронизации…» [“Sync parameters…”] – вызов окна «Параметры синхронизации окон графиков» [“Chart Sync Parameters”], с помощью которого можно осуществить настройку параметров, синхронизируемых в режиме синхронного просмотра графиков.
