Руководство пользователя

График % предназначен для сравнительного анализа изменения курса нескольких торговых инструментов.

Окно Графика % отображает графики процентного изменения цены выбранных инструментов. В начале заданного временного периода цена каждого инструмента принимается за 100%, и далее строится ее график в процентах относительно первоначального значения.

Окно Графика % также содержит плавающую панель «Информационная панель» [“Info Panel”], отображающую цвет, используемый для каждого инструмента, и значения изменений котировок в момент времени, соответствующий текущему положению курсора на графике.

Открытие Графика %

Открытие Графика % осуществляется с помощью окна «Параметры графика %» [“Chart % Parameters”]. Для открытия данного окна выполните одно из следующих действий:

• Выберите пункт «График % …» [“Chart % …”] из контекстного меню, вызываемого кликом правой кнопки мыши в информационных окнах «Текущие котировки» [“Market watch”], «Суммарные открытые позиции» [“Sum open positions”], «Открытые позиции» [“Open positions”], «Ордера» [“Orders”] или на названии торговых инструментов, расположенных в папке «Инструменты» [“Instruments”] в информационном окне «Навигатор» [“Navigator”].
• Выберите пункт «Торговля –> График % …» [“Trade –> Chart % …”] в главном меню торгового терминала.
• Выберите пункт «График % –> График % …» [“Chart % –> Chart % …”] (если он есть) в главном меню торгового терминала.

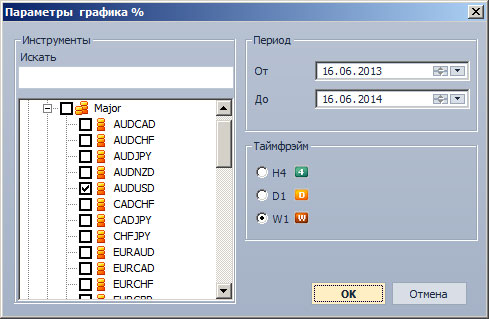

В окне «Параметры графика %» [“Chart % Parameters”]:

1. Выберите до 10 торговых инструментов из дерева «Инструменты» [“Instruments”], изменение курса которых планируется исследовать, установив рядом с ними метки. Для ускорения поиска нужного инструмента можно воспользоваться полем «Искать» [“Look for”], позволяющего выбрать торговые инструменты, имя которых соответствует введенной маске.
2. Задайте в соответствующих областях окна следующие параметры графика:
   • «Период» [“Period”].
   • «Таймфрейм» [“Interval”].
3. Создайте График %, нажав кнопку «ОК» [“OK”]. Чтобы выйти из окна без создания Графика %, нажмите кнопку «Отмена» [“Cancel”].

Изменение параметров Графика %

Изменение параметров Графика % осуществляется с помощью окна «Параметры графика %» [“Chart % Parameters”]. Для открытия данного окна с назначенными параметрами выполните одно из следующих действий:

• Выберите пункт «Параметры» [“Parameters”] из контекстного меню, вызываемого кликом правой кнопки мыши в окне Графика %.
• Выделите окно Графика % и выберите пункт «График % –> Параметры» [“Parameters”] в главном меню торгового терминала.
•

Остановка загрузки данных в окно Графика %

В случае долгой загрузки данных в окно Графика %, данную загрузку можно прервать. Для этого выполните одно из следующих действий:

• Выберите пункт «Остановить загрузку графика» [“Stop chart loading ”] из контекстного меню, вызываемого кликом правой кнопки мыши в окне Графика %.
• Выберите пункт «График % –> Остановить загрузку графика» [“Stop chart loading ”] в главном меню торгового терминала.
